瑞领LW9389导热仪测试导热膏\导热硅胶的导热系数

测试仪器：瑞领LW9389导热仪

测试样品：导热膏、导热硅胶

STEP 1.
选择同一导热膏\导热硅胶样品，3种不同厚度，记录实验状态。
以计算机化自动数据撷取，记录以下数据。
求得总体热阻(Thermal Resistance, R, 单位℃/W)和热阻抗(Thermal Impedance, I, 单位℃*cm²/W)

计算参数如下：
Th: 热端面温度;
Tc: 冷端面温度;
P: 接触压力，Press load;
Q: 热通量，Heat flux;
R: 热阻，Thermal resistance;
I: 热阻抗， Thermal impedance，总面积下单位热通量造成的温差;
t: 样品厚度，Thickness

STEP 2.

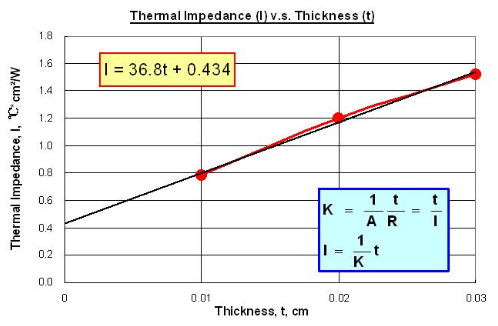

不同热阻抗(I)与厚度(t)关系作图。
 导热膏\导热硅胶样品之热传导系数(K)为曲线斜率的倒数1/36.8，单位(W/cm*℃)
经单位换算，得到导热膏\导热硅胶样品之热传导系数(K)=2.72 W/m*℃
而与Y轴截距为导热膏\导热硅胶与冷热端面间的接触热阻抗。
